وصلة كابل طاقة شمسية على شكل T BC05C
T-Shape Solar Connector

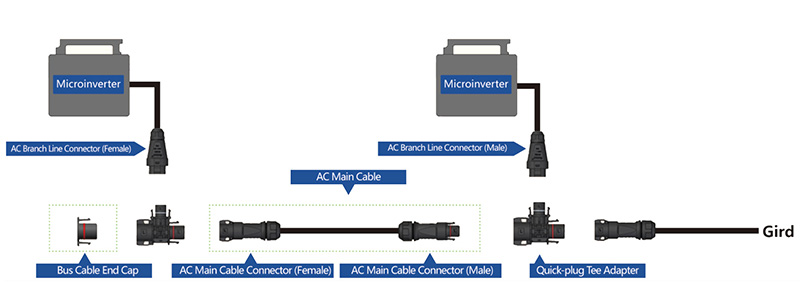

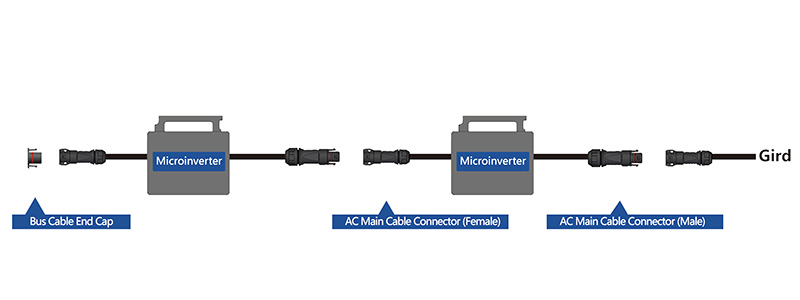

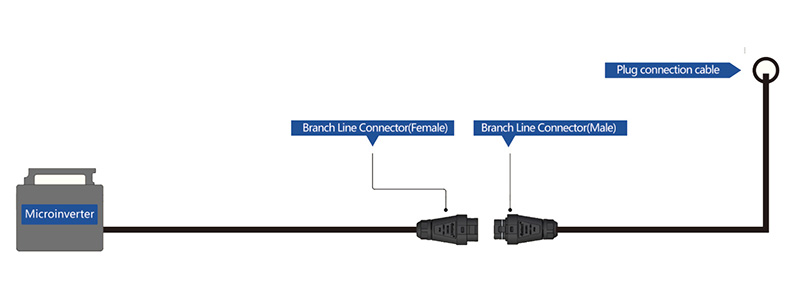

وصلة كابل طاقة شمسية BC05C هd وصلة دائري طورته شركةBetteri لتلبية احتياجات سوق انفرترات الطاقة الدقيقة الأحادية الصغيرة. تعمل هذه الوصلة بكفاءة مع وصلة BC05A السابق لدينا، وهو مناسب لانفرترات الطاقة العالية. تتميز وصلة الطاقة الشمسية بتصميم سريع التوصيل يغني عن التوصيل اليدوي في الموقع، مما يوفر مرونة وسهولة في الاستخدام وأمان أكبر. هذا يسهل تركيب ودمج الانفرترات الدقيقة، وهو مناسب لأنظمة الطاقة الشمسية المنزلية والتجارية.
- مواصفات الكابل الرئيسي: 300 فولت، 40 أمبير (10AWG)
- مواصفات كابل الفرع: 300 فولت، 12 أمبير (16AWG)
- اللون: أسود
- الشهادات:
عدد الدبابيس (سنون) | 2P+PE | |
مواصفات عامة | التيار المقنن للكابل الرئيسي | 40 أمبير (تستخدم كابل النحاس 10AWG/6mm²) |
الجهد المقنن للكابل الرئيسي | 300V | |
التيار المقنن للكابل الفرعي | 12 أمبير (تستخدم كابل النحاس 16AWG/1.5mm²) | |
الجهد المقنن للكابل الفرعي | 300V | |
مقاومة التلامس | ≤5mΩ | |
جهد الصمود لتردد القدرة | 1500V AC | |
تصنيف الجهد الزائد | Ⅲ | |
درجة تلوث الإغلاق | 2 (وصلة مقترنة) | |
تصنيف الحماية | IP68(1m, 1h) | |
قوة السحب | 20~50N | |
تصنيف قابلية الاشتعال | UL94-V0 | |
درجة الحرارة المقننة | -40℃~+85℃ | |
مواصفات قياسية | PPP 59015A:2013 | معيار اختبار TUV |
ANSI/UL6703-2017 | معيار اختبار CSA | |
بيانات الاتصال | مواصفات الكابل المطبق | الخط الرئيسي: 14/12/10AWG؛ الفرعي: 16/18AWG |
القطر الخارجي للكابل المطبق | الخط الرئيسي: من 10 إلى 13 مم؛ الفرعي: من 7 إلى 9.5 مم | |
نظام القفل | وصلة ضغط | |
نوع التوصيل | توصيل الكابل الرئيسي | الكبس |
توصيل الكابل الفرعي | الكبس | |
المادة | مادة الغلاف | PPE |
المواد الطرفية | سبائك النحاس والزنك | |
معالجة السطح الطرفي | الكابل الرئيسي: مطلي بالقصدير؛ الكابل الفرعي: مطلي بالذهب | |
مواد مانعة للتسرب | مطاط سيليكوني | |
الأبعاد | الطول | 230mm |
العرض | 40mm | |
الارتفاع | 134mm |
