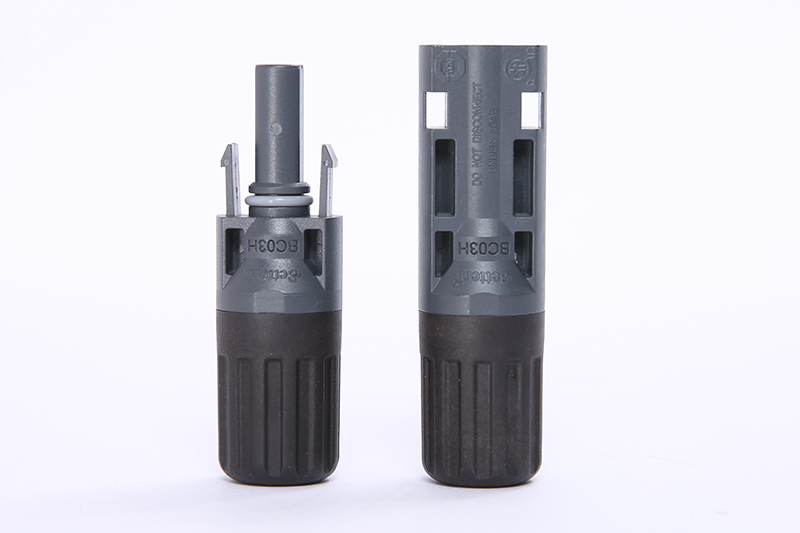

وصلة كابل طاقة شمسية BC03H (ذكر وأنثى)
Photovoltaic Connector (Female and male)
موصل ألواح الطاقة الشمسية، BC03H
(لتوصيل كابلات منظومة الطاقة الشمسية)
صممت لأنظمة وصلة كابل طاقة شمسية لأنظمة الطاقة الكهروضوئية القائمة على الأرض، ويبسط عملية التوصيل بين الانفرترات ومكونات مجموعة الألواح الشمسية. تركيبها سريع وبسيط، مما يغني عن استخدام أدوات خاصة. تتميز هذه الوصلات بتوافقها العالي، وسهولة اقترانها مع خيارات شائعة الاستخدام مثل موصلات MC4. صنعت هذه الموصلات من بلاستيك هندسي عالي الجودة، مما يضمن أداء موثوق ومتانة طويلة. يخضع كل موصل لاختبارات صارمة، وقد حصل على شهادتي TUV وCSA، مما يعكس جودته واستقراره الفائقين.

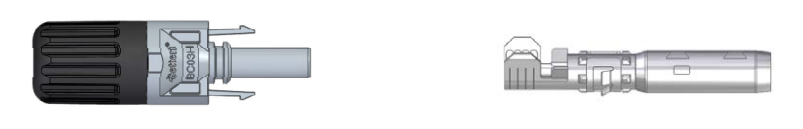

وصلة ذكر BC03H

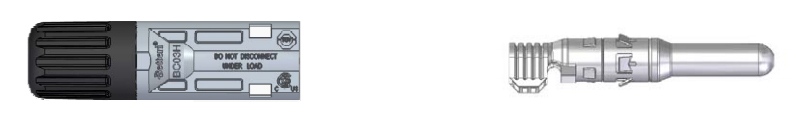

وصلة أنثى BC03H
التيار المقنن | 30A(TUV), 35A(CSA) | |
مواصفات عامة | الجهد المقنن | 1100V DC(TUV, CSA) |
مقاومة التلامس | ≤0.5mΩ | |
مقاومة العزل | ≧400MΩ | |
جهد الصمود الدفعي المقنن | 6000V | |
تصنيف الجهد الزائد | Ⅲ | |
درجة التلوث | 2 | |
تصنيف مقاومة المياه | IP67 (وصلة مقترنة) | |
تصنيف القابلية للاشتعال | UL94-V0 | |
تصنيف الحماية IEC | Ⅱ | |
درجة الحرارة المقننة | -40℃~+85℃ | |
أقصى درجة حرارة تشغيل | 115℃ | |
مواصفات قياسية | EN 6285: 2014 | IEC - متطلبات السلامة والاختبارات |
UL6703 | الولايات المتحدة الأمريكية وكندا - متطلبات السلامة والاختبارات | |
متوافقة مع RoHS | نعم | |
بيانات الاتصال | عدد المتلامسات | 01 دبوس |
مقاس السلك المناسب | 2.5/4.0/6.0mm² or 14/12 AWG | |
القطر الخارجي للكابل | 5~6.8mm | |
المادة | مادة الغلاف | PC, PA66 |
مادة التلامس | النحاس الأحمر (تثقيب) \ سبيكة النحاس والزنك CuZn (تقطيع) | |
سطح التلامس | مطلي بالقصدير \ مطلي بالفضة | |
حشية منع التسرب | سيليكون | |
الأبعاد | الطول | 56.8 مم (ذكر)، 59.2 مم (أنثى) |
العرض | 19.0mm | |
الارتفاع | 19.0mm | |
الوزن | 7.60 جم (ذكر)، 9.53 جم (أنثى) |
