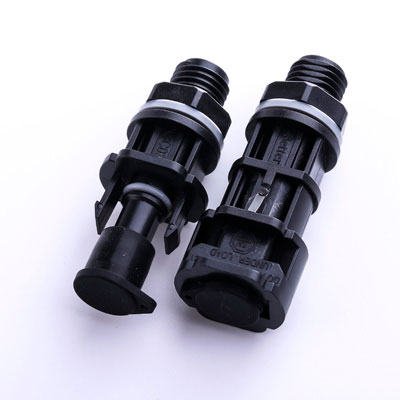

وصلة كابل طاقة شمسية BC03D (ذكر وأنثى)

Photovoltaic Connector (Female and male)

موصل ألواح الطاقة الشمسية، BC03B-ES
(لتوصيل اللوحة الشمسية أو لوحة الدوائر المطبوعة (PCB) الداخلية للميكرو انفرتر)

تستخدم موصلات الطاقة الشمسية ذات التيار المستمر (DC) لدينا لتوصيل الألواح، أو الانفرترات، أو صناديق التوصيل. تستخدم أدوات مختلفة لتركيب البراغي وفكها، وتتميز كل وصلة بمقاومة استثنائية للأشعة فوق البنفسجية، والرذاذ الملحي، ودرجات الحرارة العالية، والاهتزاز، والصدمات، بالإضافة إلى أداء عزل ممتاز. كل وصلة حاصلة على شهادة TUV للجودة والموثوقية.

  • وصلة كابل طاقة شمسية BC03D (ذكر وأنثى)
  • وصلة كابل طاقة شمسية BC03D (ذكر وأنثى)
  • تصنيف مقاومة المياه: IP67(1M，1H)
  • الجهد المقنن: 1500 فولت DC TUV
  • التيار المقنن: 30 أمبير
  • مقاومة التلامس: لا تزيد عن 0.5 ملي أوم
  • تصنيف القابلية للاشتعال: UL94-V0
  • مقاس السلك المناسب: 2.5\4.0\6.0 مم مربع
  • القطر الخارجي للكابل (OD): من 5 إلى 6.8 مم
  • نظام القفل: تثبيت بالضغط
الموديل BC03D-M-D17
(طرف موصل لوح الطاقة الشمسية - ذكر)		 BC03D-F-D17
(طرف موصل لوح الطاقة الشمسية - ذكر)
نوع الموصل ذكر أنثى
نمط تجميع الغلاف الخلفي التثبيت بالضغط المستقيم
مقياس السن اللولبي الثابت M12
قياس فتحة اللوحة Φ12.3+0.2/0
طول جسم البرغي 17mm
مواصفات عامة التيار المقنن 30A 40A
الجهد المقنن 1500V DC(TUV)
مقاومة التلامس ≤0.5mΩ
مقاومة العزل ≧400MΩ
جهد الصمود الدفعي المقنن 8000V
تصنيف الجهد الزائد Ⅲ
درجة التلوث 2
تصنيف مقاومة المياه IP67 (وصلة مقترنة)
تصنيف القابلية للاشتعال UL94-V0
تصنيف الحماية IEC Ⅱ
مواصفات قياسية EN 6285: 2014 IEC - متطلبات السلامة والاختبارات
متوافقة مع RoHS نعم
بيانات الاتصال عدد المتلامسات 01 دبوس
مقاس السلك المناسب 2.5/4.0/6.0mm² or 14/12/10AWG
القطر الخارجي للكابل 5~6.8mm
المادة مادة الغلاف بولي كربونات (PC)
مادة التلامس النحاس الأحمر (تثقيب) \ سبيكة النحاس والزنك CuZn (تقطيع)
سطح التلامس مطلي بالقصدير \ مطلي بالفضة
حشية منع التسرب سيليكون

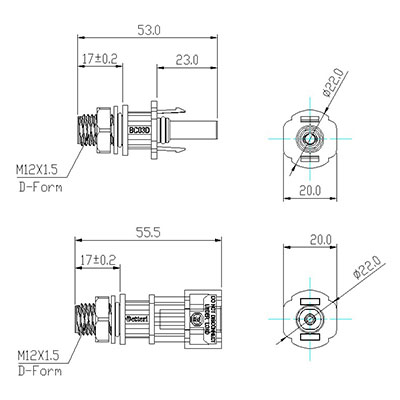

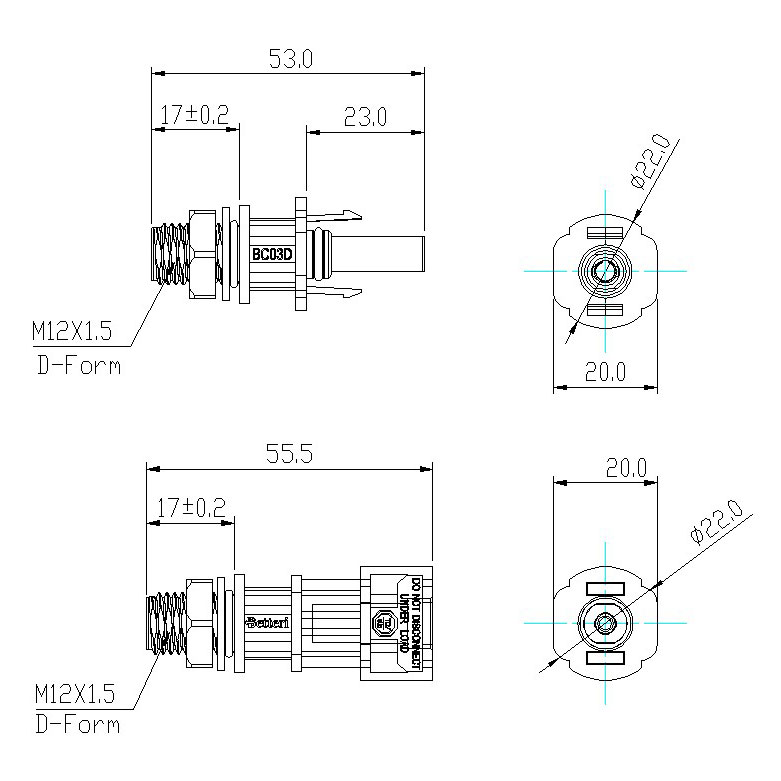

الأبعاد الطول 53mm 55.5mm
العرض 22.0mm 22.0mm
الارتفاع 20.0mm 20.0mm
الوزن 5.1g 8.3g

شركة Betteri متخصصة في تصنيع وصلات الطاقة الشمسية، وتتخصص في توفير وصلات وملحقات الطاقة الشمسية لتطبيقات توصيل الطاقة الشمسية. نفخر بكوننا موزع موثوق للمكونات الإلكترونية في مجال الطاقة الشمسية. تشمل خدماتنا الشاملة ذات القيمة المضافة توفير حلول منتجات الطاقة الشمسية لمساعدتك في إنجاز أعمالك المتعلقة بأنظمة الربط لنظام الطاقة الشمسية.
