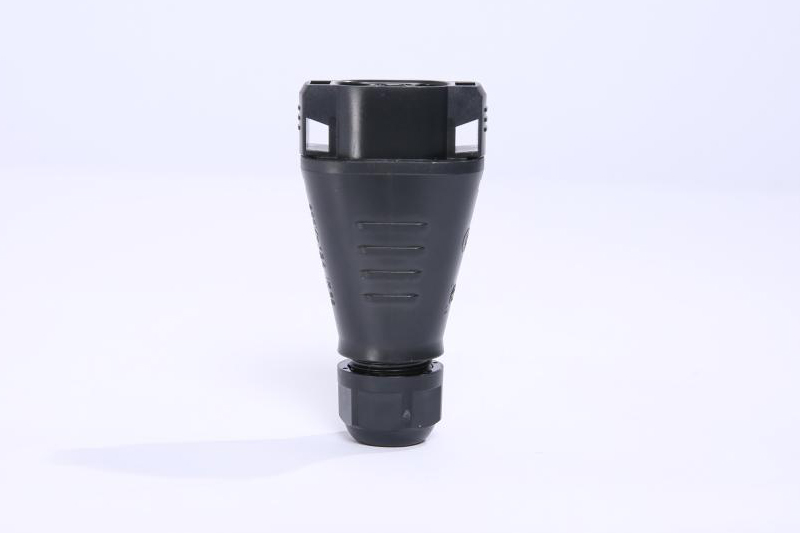

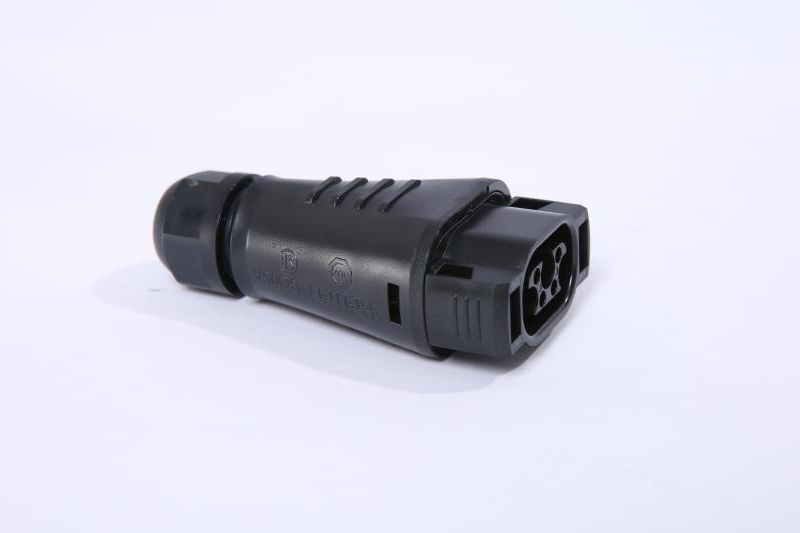

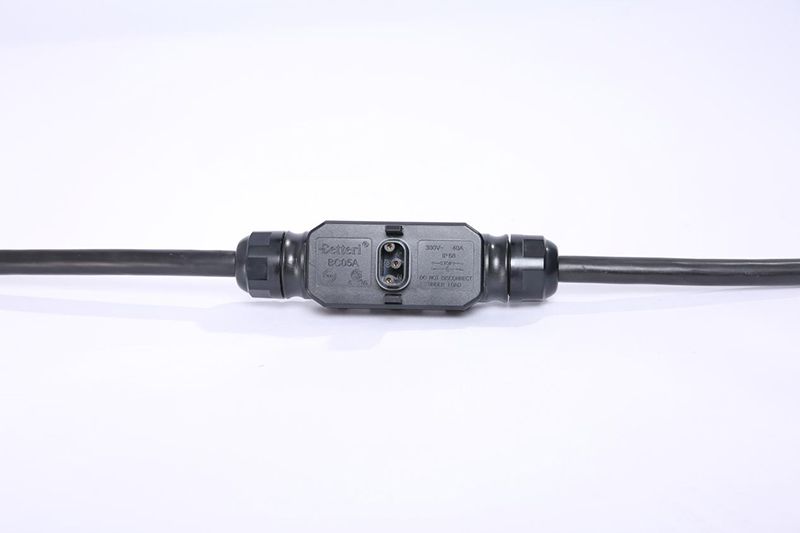

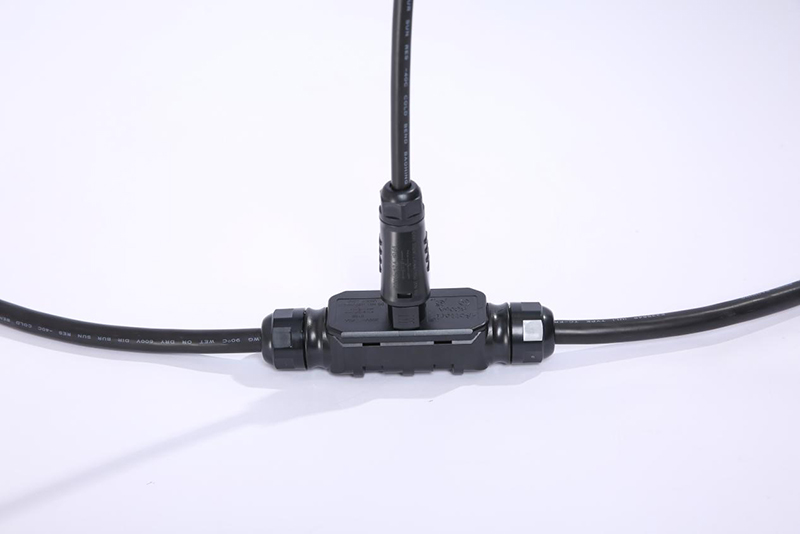

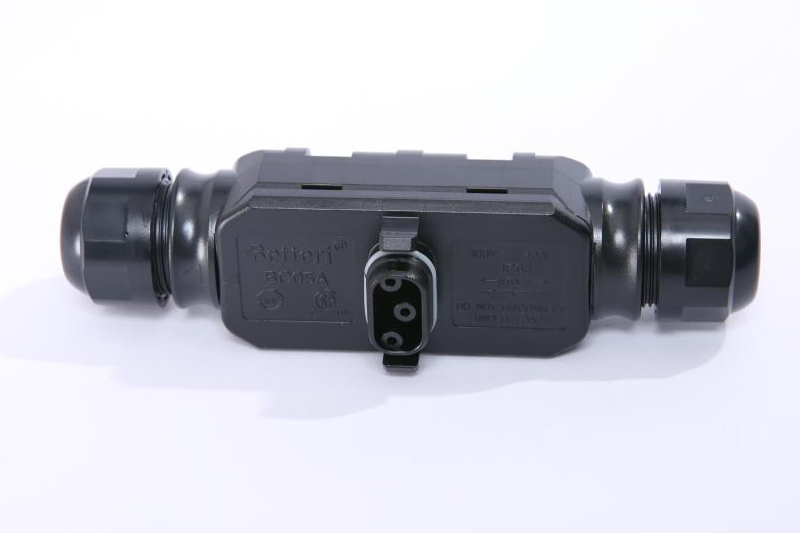

وصلة كابل طاقة شمسية ثلاثية BC05A

BC05A Three-pin Solar Connector

موصل ألواح الطاقة الشمسية، BC05A

طلب عرض سعر

تستخدم وصلة الطاقة الشمسية AC هذا لتوصيل الانفرترات الدقيقة وكابل الناقل. يضمن استخدام البلاستيك الهندسي عالي الجودة PPO/PC، بالإضافة إلى أداء الإغلاق الممتاز، الموثوقية والأداء. كما يتميز هذا الموصل بمقاومة ممتازة للأشعة فوق البنفسجية، والرذاذ الملحي، ودرجات الحرارة العالية، والاهتزازات، والصدمات.

مواصفات الكابل الرئيسي: 300 فولت، 40 أمبير (10AWG)
مواصفات كابل الفرع: 300 فولت، 12 أمبير (16AWG)
اللون: أسود
الشهادات:

المواصفات الفنية

	عدد الدبابيس (سنون)	2P+PE
مواصفات عامة	التيار المقنن للكابل الرئيسي	40 أمبير (تستخدم كابل النحاس 10AWG/6mm²)
	الجهد المقنن للكابل الرئيسي	300V
	التيار المقنن للكابل الفرعي	12 أمبير (تستخدم كابل النحاس 16AWG/1.5mm²)
	الجهد المقنن للكابل الفرعي	300V
	مقاومة التلامس	≤5mΩ
	جهد الصمود لتردد القدرة	1500V AC
	تصنيف الجهد الزائد	Ⅲ
	درجة تلوث الإغلاق	2 (وصلة مقترنة)
	تصنيف الحماية	IP68(1m, 1h)
	قوة السحب	20~50N
	تصنيف قابلية الاشتعال	UL94-V0
	درجة الحرارة المقننة	-40℃~+85℃
مواصفات قياسية	PPP 59015A:2013	معيار اختبار TUV
	ANSI/UL6703-2017	معيار اختبار CSA
	متوافقة مع RoHS	نعم
بيانات الاتصال	مواصفات الكابل المطبق	الخط الرئيسي: 14/12/10AWG؛ الفرعي: 16/18AWG
	القطر الخارجي للكابل المطبق	الخط الرئيسي: من 10 إلى 13 مم؛ الفرعي: من 7 إلى 9.5 مم
	نظام القفل	وصلة ضغط (نقرة) (8 مم)
نوع التوصيل	توصيل الكابل الرئيسي	الضغط على اللولب
نوع التوصيل	توصيل الكابل الفرعي	الكبس
المادة	مادة الغلاف	PPE
	المواد الطرفية	سبائك النحاس والزنك
	معالجة السطح الطرفي	الكابل الرئيسي: مطلي بالقصدير؛ الكابل الفرعي: مطلي بالذهب
	مواد مانعة للتسرب	مطاط سيليكوني
الأبعاد	الطول	150mm
	العرض	40mm
	الارتفاع	110mm

طرق توصيل الأسلاك

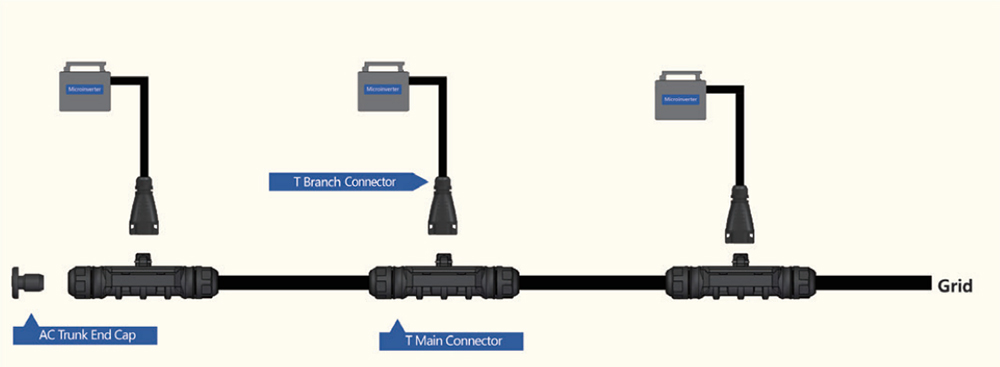

طريقة التوصيل (للانفرتر متعدد)

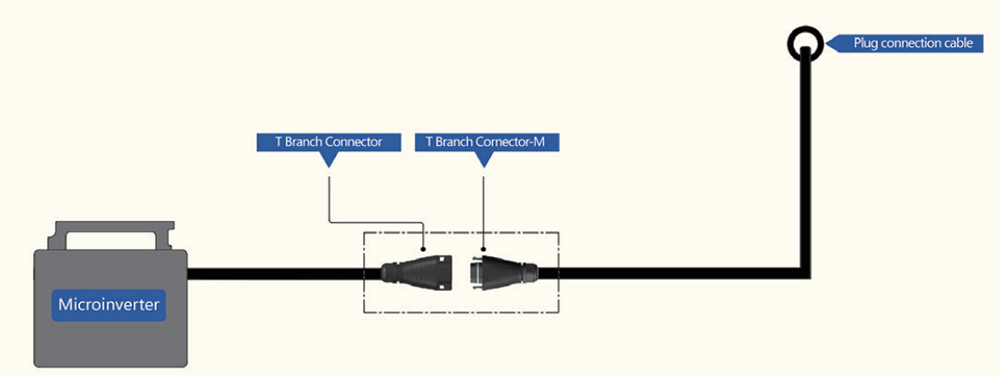

طريقة التوصيل (للانفرتر المصغر الأحادي)
