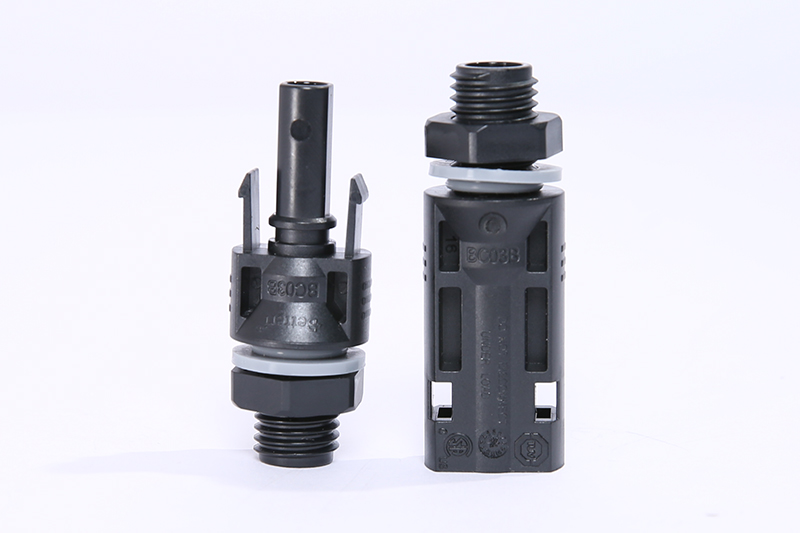

وصلة كابل طاقة شمسية BC03B-ES (ذكر وأنثى)
Photovoltaic Connector (Female and male)
موصل ألواح الطاقة الشمسية، BC03B-ES
(لتوصيل اللوحة الشمسية أو لوحة الدوائر المطبوعة (PCB) الداخلية للميكرو انفرتر)
صممت وصلات كابلات الطاقة الشمسية لتوصيل انفيرتر وألواح الطاقة الشمسية وأنظمة الطاقة الشمسية، ويضمن تجربة استخدام سهلة وبسيطة أثناء التركيب والصيانة. تصميمه المقاوم للحريق وتصنيفه IP67 لمقاومة الماء يجعله خيار موثوق به لمختلف تطبيقات الطاقة الشمسية. كما أن توافقه مع موصلات MC4 يضفي عليه مرونةً فائقة، مما يسمح بدمجه بسلاسة في مختلف الإعدادات.
المواصفات الفنية

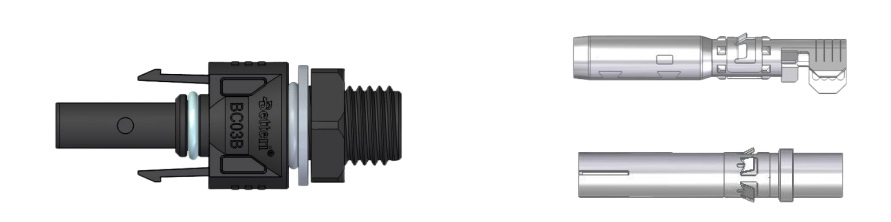

وصلة أنثى BC03B-ES

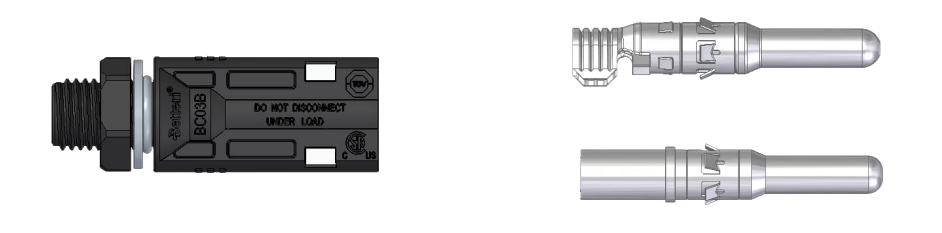

وصلة ذكر BC03B-ES
| التيار المقنن | 30A(TUV), 40A(CSA) | |
| مواصفات عامة | الجهد المقنن | 1000V DC(TUV), 600/1000V DC(CSA) |
| مقاومة التلامس | ≤0.5mΩ | |
| مقاومة العزل | ≧400MΩ | |
| جهد الصمود الدفعي المقنن | 6000V | |
| فئة الجهد الزائد | Ⅲ | |
| درجة التلوث | 2 | |
| تصنيف مقاومة المياه | IP67 (وصلة مقترنة) | |
| تصنيف القابلية للاشتعال | UL94-V0 | |
| تصنيف الحماية IEC | Ⅱ | |
| درجة الحرارة المقننة | -40℃~+85℃ | |
| أقصى درجة حرارة للتشغيل | 115℃ | |
| الفئة | نوع الموصل | ذكر وأنثى |
| نمط تجميع الغلاف الخلفي | التثبيت بالضغط المستقيم | |
| مقياس السن اللولبي الثابت | M12 | |
| قياس فتحة اللوحة | ⌀12.5+0.2/0 | |
| طول جسم البرغي | 17mm | |
| بيانات الاتصال | عدد المتلامسات | 1 Pin |
| مقاس السلك المناسب | 2.5/4.0/6.0mm² or 14/12/10AWG | |
| القطر الخارجي للكابل | 4.8~7.8mm | |
| المادة | مادة الغلاف | بولي كربونات (PC) |
| مادة التلامس | النحاس الأحمر (تثقيب) \ سبيكة النحاس والزنك CuZn (تقطيع) | |
| سطح التلامس | مطلي بالقصدير \ مطلي بالفضة | |
| حشية منع التسرب | سيليكون | |
| مواصفات قياسية | EN 6285: 2014 | IEC - متطلبات السلامة والاختبارات |
| UL6703 | الولايات المتحدة الأمريكية وكندا - متطلبات السلامة والاختبارات | |
| متوافقة مع RoHS | نعم | |
| الأبعاد | الطول | 52.0 مم (ذكر)، 54.5 مم (أنثى) |
| العرض | 19.0mm |
شركة Betteri متخصصة في تصنيع وصلات الطاقة الشمسية، وتتخصص في توفير وصلات وملحقات الطاقة الشمسية لتطبيقات توصيل الطاقة الشمسية. نفخر بكوننا موزع موثوق للمكونات الإلكترونية في مجال الطاقة الشمسية. تشمل خدماتنا الشاملة ذات القيمة المضافة توفير حلول منتجات الطاقة الشمسية لمساعدتك في إنجاز أعمالك المتعلقة بأنظمة الربط لنظام الطاقة الشمسية.
